齒輪傳動結構怎么設計，才能有效防止根切、平穩運轉？

眾所周知，齒輪結構能夠轉動就是因?yàn)樯淆X輪和下齒輪之間形成了良好的傳動關系。兩個齒輪之間銜接到位，傳動運行才能平穩。如果齒輪設計不到位，出現根切，就會影響到傳動結構的強度和平穩性。

首先我們來看看什么是根切。

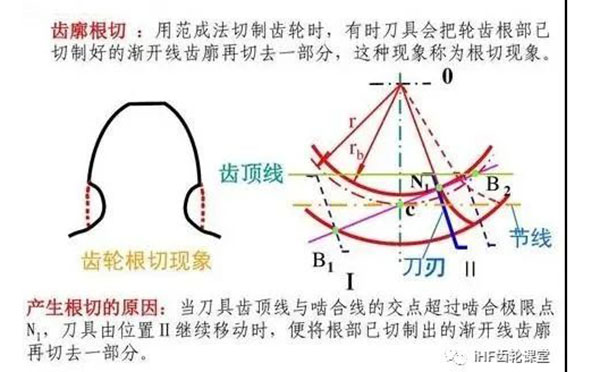

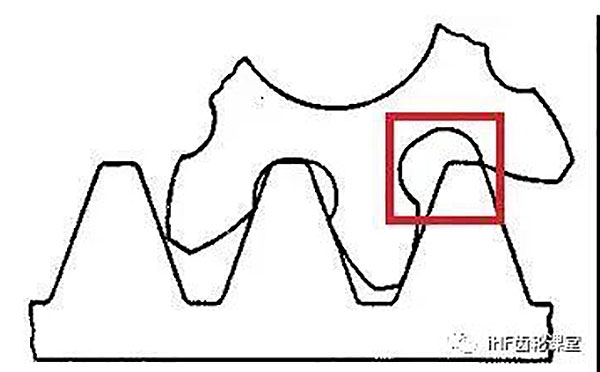

什么是根切，就是根被切了，如圖中紅框部分所示：

齒輪的齒頂與嚙合線的交點超過被切齒輪的極限嚙合點時，被切齒輪齒根的漸開線齒廓被切去一部分，這種現象叫根切。

那么什么情況下可以避免根切呢？

1.齒數設計要大于17

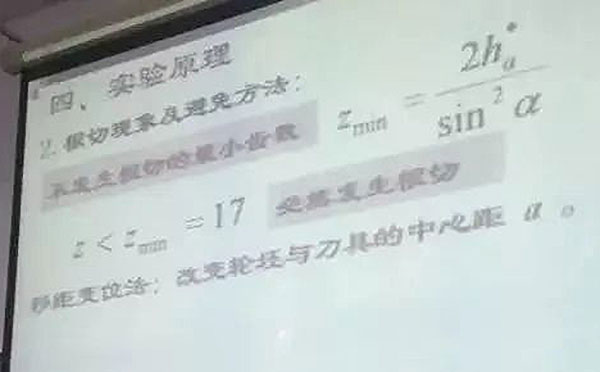

這里說的是標準的直齒圓柱齒輪，齒頂高系數為1，齒根高系數為1.25，壓力角為20°。齒輪加工時一般采用范成法加工，即加工時刀具與齒坯的運動就像一對互相嚙合的齒輪。不發生根切的最小值是 2*1/sin（20）^2 (1就是齒頂高系數，20就是壓力角 )。

17這個數字是計算出來的。并不是說少許17個齒輪就轉不起來，而是如果少于17個齒，容易在齒輪加工時將齒輪根部以加工出的間開線部分切去一部分，即根切，造成齒輪強度減弱。

參照上面的公式，捏合角a=20度是，最小不發生根切的最小齒數是17個。

2.齒輪變位

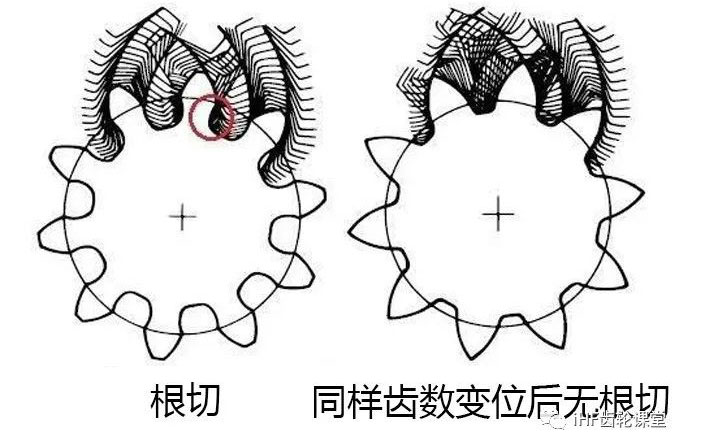

采用齒輪變位，即將刀具遠離或靠近輪坯回轉中心，這里為了避免發生根切需要選擇遠離輪廓回轉中心，如下圖，標準加工發生根切，采用變位后又能形成新的完整的漸開線輪廓線。

齒輪變位之后，齒輪就又可以不受影響的轉起來了，實際運用中發現，通過適當?shù)淖兾唬?個齒的齒輪也可以正常運轉了。

3.非標設計

根據設備要求，設計非標準齒輪，打造更順暢的傳動機構。

以上就是我們今天的內容了，如果您有齒輪方面的專業文章，歡迎給我們投稿，一起分享，一起進步！
